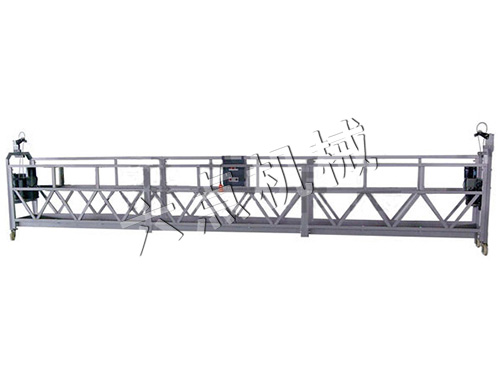

ZLP800吊籃
 |
 |
產品說明
ZLP800吊籃是運用于建筑業進行高空作業的建筑機械。還可以用在高層建筑的外墻施工和裝修或幕墻和外墻構件的安裝，高層建筑的外墻維修、保養及清洗，大型工程如大型罐體，煙囪，水壩，橋梁，建筑吊籃井架的施工，檢查，保養維修，大型船舶的焊接，清洗和油漆和高處建筑物上方廣告牌的制作安裝。它代替了傳統的腳手架，減輕了工作人員的勞動負擔，提高了工作效率。吊籃因其操作靈活、移位容易、安全可靠的優勢已經成為建筑業不可少的施工設備。
產品結構
懸吊平臺-提升機-安全鎖-懸掛機構-電氣控制箱
產品特點
1、自動升降模式，穩定性高。
2、懸掛機構架設在建筑物頂部，通過鋼絲繩來懸掛工作。
3、工作平臺由高、低護欄、底板組成、側欄兩端配有提升機安全鎖的安裝支架，可根據用戶使用要求進行組合。
4、提升機是工作平臺升降的動力機構，安裝在工作臺的兩端側欄上。
5、手動釋放裝置，用于施工時突發停電或其他故障時，可將手動釋放手柄壓下，工作臺能自動平穩下滑到地面，或需要的位置。
6、安全鎖是工作平臺運行中的安全保護裝置，當兩側電機制動不平衡，或其他原因導致吊籃某一側下滑，平臺傾斜3-8度時安全鎖能自動、快速將工作平臺緊鎖在安全鋼絲繩上，終止平臺下滑。
7、電氣控制箱內設有能夠控制兩個提升機同時或單獨動作的電路，設有短路，過載，漏電保護和上限位及緊急停機線路。
產品安裝
1、懸掛機的安裝步驟
（1）將伸縮支架分別放入前后支架座內。
（2）根據施工需要調節好伸縮支架的高度，隨后用螺栓固定。
（3）把前后梁分別穿入伸縮支架，再用中梁鏈接前后梁。
（4）在前梁鋼絲繩懸掛架下方吊耳上分別安裝工作鋼絲繩和安全鋼絲繩：在懸掛上方安裝上加強鋼絲繩并用繩夾夾好端部；在安全鋼絲繩的適當位置裝好限位塊。
（5）根據施工需要調節前梁伸出長度（長不得超過1.5m）然后把上支柱套在前伸縮架上（注意不要斜歪）并用螺栓緊固好。
（6）調節前后支架間的距離，然后將前、中、后梁伸縮支架用螺栓連接好，三根梁安在一條直線上，在全長范圍內其水平高度不得>10cm且只允許前高后低。
（7）把加強鋼絲繩經過上支架柱與前后伸縮支架上的開式螺栓扣連接好，用繩夾夾好鋼絲繩端部，然后旋轉開式螺旋扣收緊加強鋼絲繩，一般繃在前梁消除間隙后再旋4~5扣使之有一定的預緊力（前梁端部將上翹約3m）。
（8）把配重塊平均套在兩只支架的穿桿上，并穿上防失螺栓。
2、工作平臺的安裝
工作平臺由高低護欄，籃底，左右側欄組成，組裝時以籃底為基礎，將高低護欄與籃底初步連接好，在將左右側欄與高低護欄連接后旋緊所有螺母，根據需要依次拼接，在高欄一側外掛電氣控制箱。
3、提升機，安全鎖，限位開關的安裝
（1）提升機的安裝，將工作鋼絲繩穿入提升機入繩孔，手動開關使鋼絲繩順利通過至繩端口，并將提升機至側欄固定架位置，使提升機安裝孔與側欄固定架孔對正穿入銷軸，然后上好螺栓鎖緊螺母。
（2）安全鎖的安裝，將安全鎖的固定插座插入側欄鎖架板內，用螺栓連接好旋緊螺母。
（3）限位開關連同專用安裝板裝在左右安全鎖上。
4、電纜線的連接和電動機轉向的調整
（1）電纜線的連接，把電源電纜的插頭插入電氣控制箱的插座內，再把電動機電纜的航空插頭控制按鈕的航空插頭和限位開關的航空插頭，在認準方向后，分別插入控制箱底部插座內，并旋緊。
（2）電動機轉向的調節。
接通380V電源，將轉換開關的手柄向右撥動，按啟動按鈕，再按控制按鈕“上”此時電動機應順時旋轉，若向反向可打開電動機接線盒，將電源線任意兩根調換接好即可，然后將旋轉開關手柄向左撥開，調整另一臺電機，程序相同。
5、工作平臺與懸掛機結構的鏈接
（1）提升機穿繩
把工作鋼絲繩插入繩口，點動控制按鈕“上”。鋼絲繩就能自動進入提升機，若進不去則把鋼絲繩轉換一個角度插入，按住“上”按鈕把鋼絲繩全部穿過為止。
（2）安全鎖穿繩
先將工作平臺上升，安全鎖擺臂移動繩夾自動打開，鋼絲繩即可順利穿入通過安全鎖。
（3）工作鋼絲繩和安全鋼絲繩穿好后，在下端分別掛好重錘。
